產品名稱

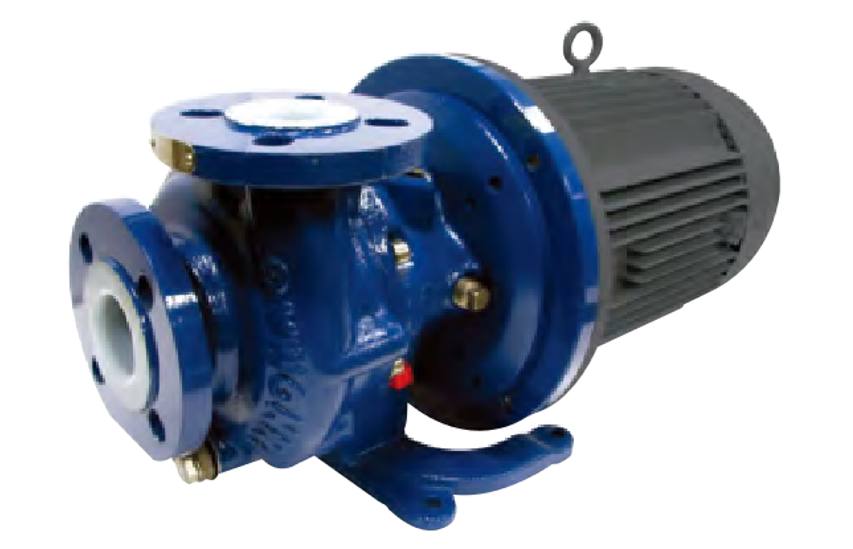

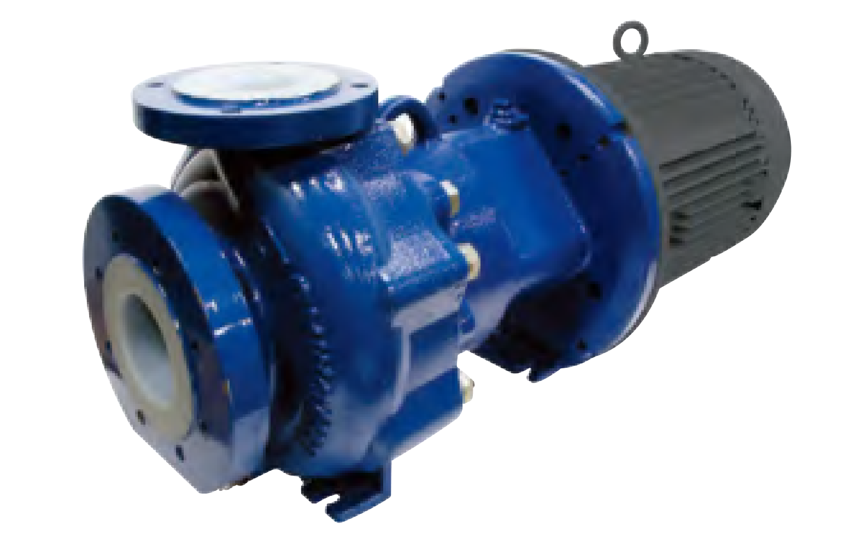

INNOMAG NGK Series（電子/鋼鐵用） – Thrust Balancing ETFE 襯里泵
-
產品信息
應用于 電子，設備，鋼鐵行業的 磁力泵
NGK 25-1, NGK 25-2, NGK 25-3, NGK 25-4
NGK 40-1, NGK 40-2, NGK 40-3, NGK 40-4
NGK 50-1, NGK 50-2, NGK 50-3
NGK 65-1, NGK 65-2, NGK 65-3
NGK 80-1, NGK 80-2
NGK 125
NGF 80
NGF 125
| 適用溫度范文 | -29~121℃ |
| Flange Connection | JIS 10㎏/?, ANSI Class 150, ANSI Class 300, ISO PN16 |
| 最高流量 | 340.7?/hr |
| 最高揚程 | 153m |
| 最高排出壓力 | 300 psi (20.6 bar) |
| 最高功率 | 74.6 ? |
| 適用領域 | 可使用藥液 |
金屬領域-pickling（酸洗）， 蝕刻，鍍金, 水槽裝卸， Seukeuraba 系統, 化學工程 ，原始數據供應, 氧堿工程， 廢棄化學物處理 | 氯磺酸 ，鉻酸， 三氯化鐵,鹽酸， 過氧化氫， 甲基·乙基酮·丁酮， 硝酸, 磷酸，次氯酸鈉 ，硫酸 |
產品結構

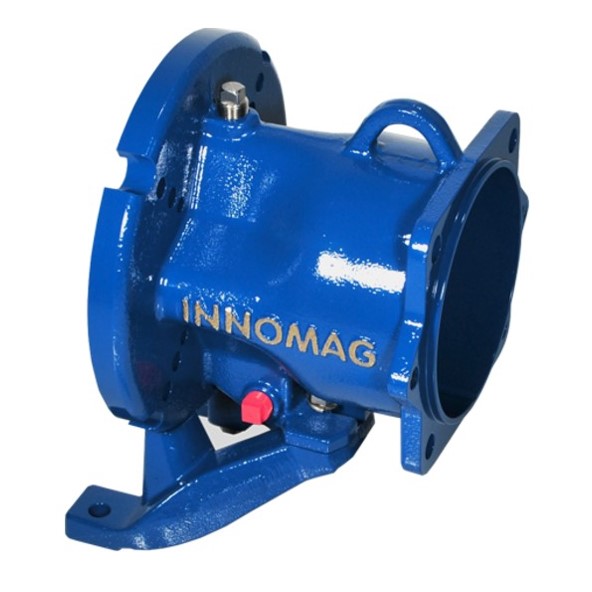

Adapter
一體式構造石墨鑄鐵
監測選用，包含三個 1/2″ NPT 連接端口
可以和NEMA C-face 或 IEC D-flange電機配對
所有電機和泵浦為了能連接容易，所有螺栓都可在Adapter外接觸。

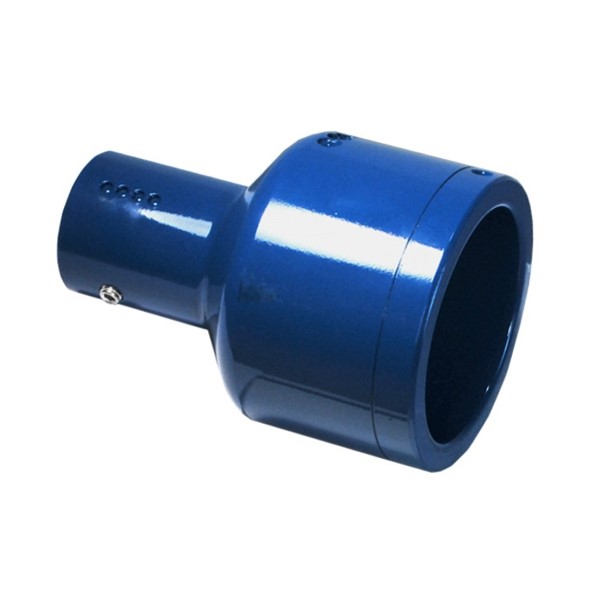

外輪磁鐵
按照電機構造私自設計，定制
使用了跟電機軸承大小無關，快速設置的DOWEL螺絲
不采用特別的工具用肉眼觀察將軸承對準槽
為了將軸承易于分離中央部分使用了鉆孔螺栓

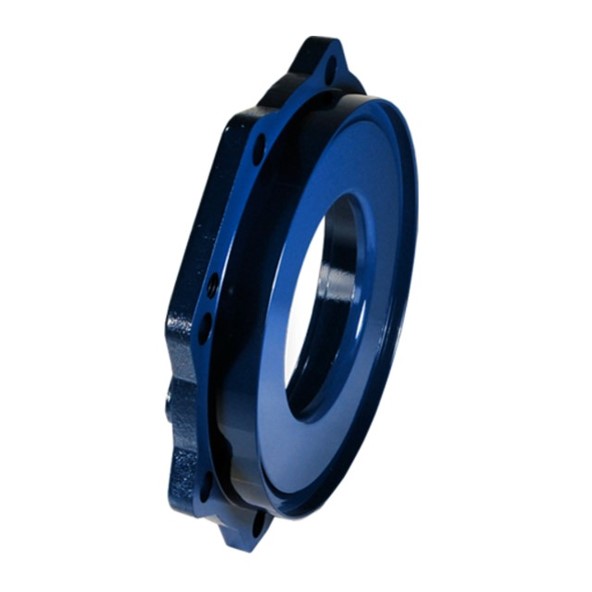

Containment Ring
可以承受更重的壓力，一體式石墨鑄鐵。
跟Adapter是分離狀態因此不用打開觸液部分也可以進行修理
把CONTAINMENT SHELL 準確的放入CASING里維持支撐
把ADPTER準確的跟泵浦部對齊

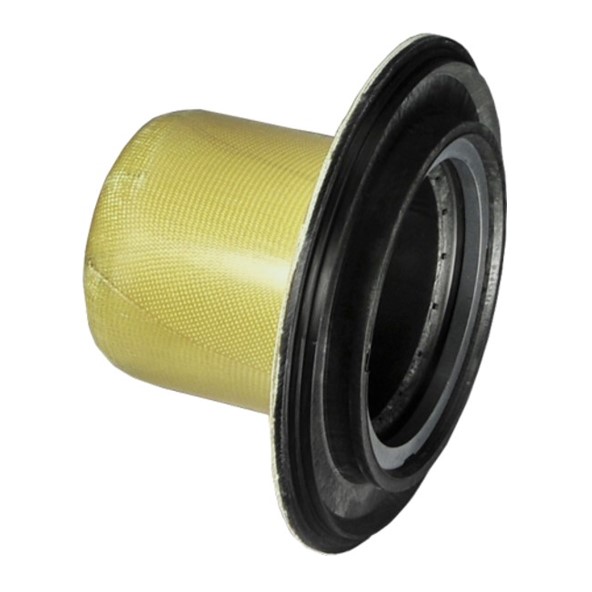

Containment Shell
為了協調強度與耐藥品性而形成的一體式 CFR-ETFE
用在泵浦軸承上的強化套管
為了強化高壓，耐性，強度與內沖擊，用聚酰酩纖維制造而成的外部耐壓殼

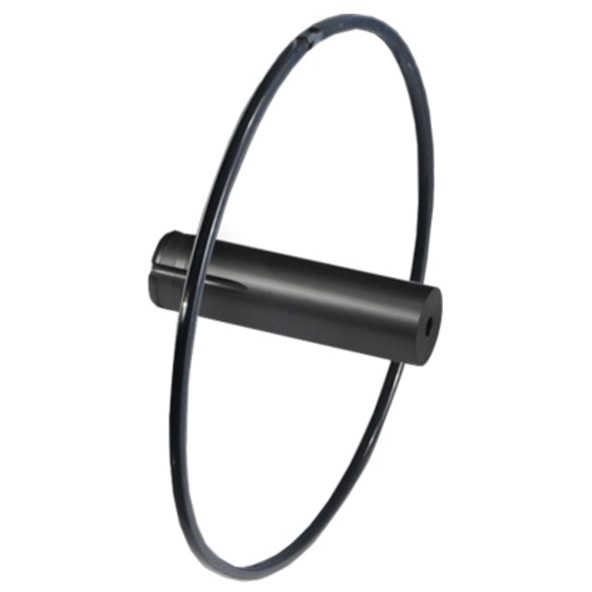

CASING O型圈與軸
用于標準的FEP/FKMO型圈，可替換，提供了廣泛使用耐藥品型
可選取FKM 或者EPDM 材質進行制造，也可以制造其他材質
位于CASING與CONTAINMENT SHELL 之間
純阿爾法燒結碳化硅
為了獲取最小值NPSHr去除CASING 吸入口 支持部分，采用Cantilever支持方式

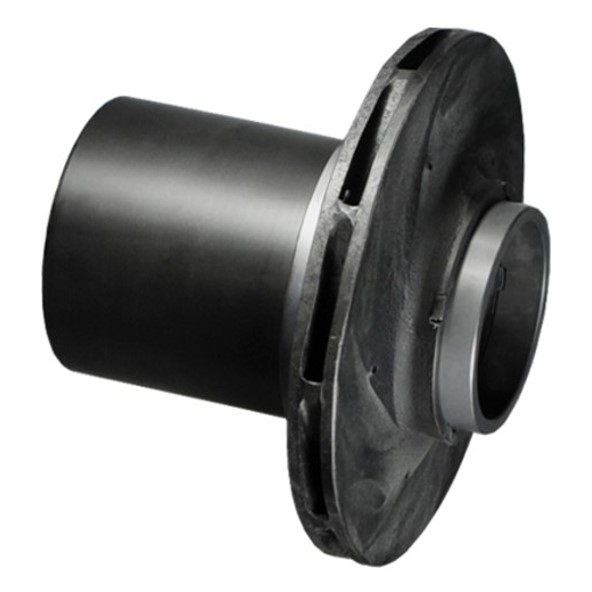

葉輪
安裝可替換的 SIC WEAR RING，事一體式葉輪
擁有高效率低NPSHr的開放性葉輪中央部
提供最佳強度與耐藥品型材料 CFR-ETFE而形成
用認證的特殊技術焊接的外輪磁鐵可提供極致的耐腐蝕性和滲透性屏障

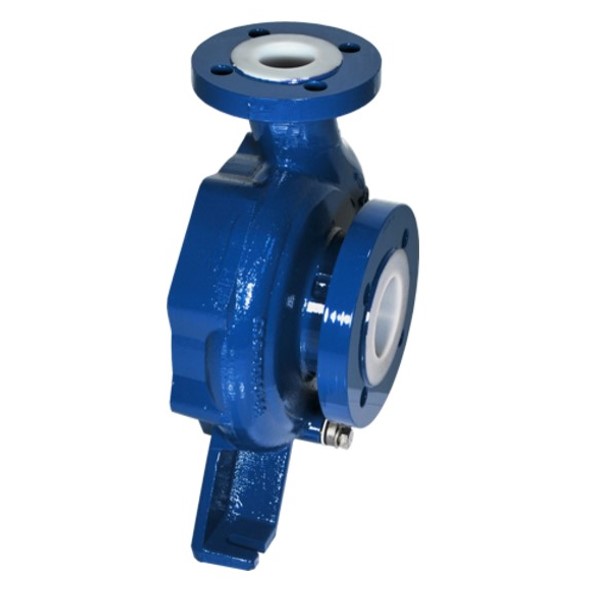

CASING
一體式球狀型石墨鑄鐵
沒有阻礙暢通的泵浦吸入口實現最低的NPSHr
安全真空狀態下附著的ETFE或者PFA襯墊厚度最少于3MM
用氟材料提供廣泛的耐腐蝕性
性能一覽表
| 形式 | 吸入口徑 (㎜) | 排出口徑 (㎜) | 葉輪外徑 (㎜) | 流量 (?/min) | 揚程 (M) | 功率 (?) | |
| 50? | 60? | ||||||
| NGK25-1 | 40 | 25 | 169 | 250 | - | 56 | 7.5 |
| 39 | - | 5.5 | |||||
| 150 | - | 40 | 5.5 | ||||
| 29 | - | 3.7 | |||||
| NGK25-2 | 40 | 25 | 210 | 250 | - | 90 | 11 |
| 67 | - | 7.5 | |||||
| 180 | - | 67 | 7.5 | ||||
| 46 | - | 5.5 | |||||
| NGK25-3 | 40 | 25 | 169 | 70 | - | 57 | 3.7 |
| 36 | - | 2.2 | |||||
| 135 | - | 32 | 2.2 | ||||
| 19 | - | 1.5 | |||||
| NGK25-4 | 40 | 25 | 210 | 90 | - | 80 | 7.5 |
| 50 | - | 5.5 | |||||
| 180 | - | 54 | 5.5 | ||||
| 31 | - | 3.7 | |||||
| NGK40-1 | 50 | 40 | 169 | 250 | - | 54 | 7.5 |
| 37 | - | 5.5 | |||||
| 150 | - | 43 | 5.5 | ||||
| 29 | - | 3.7 | |||||
| NGK40-2 | 50 | 40 | 210 | 250 | - | 90 | 11 |
| 67 | - | 7.5 | |||||
| 180 | - | 67 | 7.5 | ||||
| 46 | - | 5.5 | |||||
| NGK40-3 | 50 | 40 | 169 | 70 | - | 57 | 3.7 |
| 36 | - | 2.2 | |||||
| 135 | - | 32 | 2.2 | ||||
| 19 | - | 1.5 | |||||
| NGK40-5 | 65 | 40 | 210 | 600 | - | 92 | 18.5 |
| 62 | - | 11 | |||||
| NGK50-1 | 65 | 50 | 169 | 500 | - | 50 | 7.5 |
| 35 | - | 5.5 | |||||
| 150 | - | 37 | 5.5 | ||||
| 25 | - | 3.7 | |||||
| NGK50-2 | 65 | 50 | 210 | 500 | - | 91 | 18.5 |
| 60 | - | 15 | |||||
| 180 | - | 65 | 15 | ||||
| 42 | - | 7.5 | |||||
| NGK50-3 | 65 | 50 | 267 | 500 | - | 146 | 45 |
| 98 | - | 30 | |||||
| 245 | - | 120 | 30 | ||||
| 81 | - | 22 | |||||
| 225 | - | 100 | 22 | ||||
| 67 | - | 18.5 | |||||
| NGK65-1 | 80 | 65 | 178 | 1000 | - | 50 | 15 |
| 31 | - | 11 | |||||
| 160 | - | 37 | 11 | ||||
| 20 | - | 7.5 | |||||
| NGK65-2 | 80 | 65 | 210 | 1200 | - | 82 | 30 |
| 50 | - | 18.5 | |||||
| 190 | - | 64 | 22 | ||||
| 37 | - | 15 | |||||
| NGK65-3 | 80 | 65 | 267 | 1200 | - | 141 | 55 |
| 94 | - | 45 | |||||
| 245 | - | 117 | 45 | ||||
| 77 | - | 30 | |||||
| 225 | - | 97 | 37 | ||||
| 63 | - | 22 | |||||
| NGK80-1 | 100 | 80 | 178 | 1650 | - | 49 | 22 |
| 29 | - | 15 | |||||
| 160 | - | 36 | 18.5 | ||||
| 20 | - | 11 | |||||
| NGK80-2 | 100 | 80 | 210 | 2000 | - | 68 | 37 |
| 40 | - | 22 | |||||
| 190 | - | 52 | 30 | ||||
| 29 | - | 18.5 | |||||
| NGK80-3 | 100 | 80 | 267 | 2000 | - | 131 | 75 |
| 81 | - | 55 | |||||
| 245 | - | 106 | 75 | ||||
| 63 | - | 45 | |||||
| 225 | 1750 | - | 90 | 55 | |||
| 55 | - | 37 | |||||
| NGF80 | 100 | 80 | 267 | 2500 | - | 30 | 22 |
| 18 | - | 15 | |||||
| 245 | - | 24 | 18.5 | ||||
| 14 | - | 11 | |||||
| NGK125 | 150 | 125 | 210 | 3500 | - | 67 | 75 |
| 39 | - | 45 | |||||
| 190 | - | 51 | 55 | ||||
| 28 | - | 30 | |||||
| NGF125 | 150 | 125 | 267 | 4000 | - | 27 | 30 |
| 16 | - | 22 | |||||
| 245 | - | 21 | 22 | ||||
| 12 | - | 18.5 | |||||

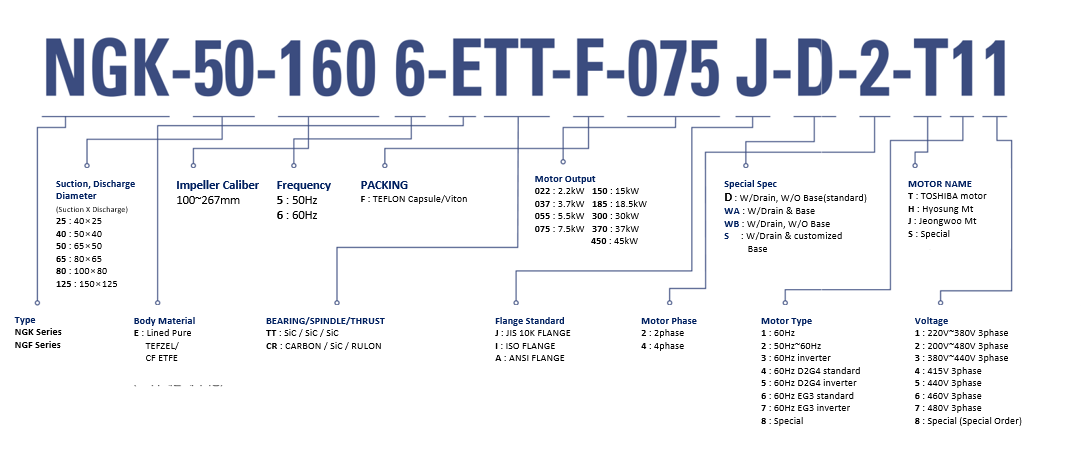

訂購信息

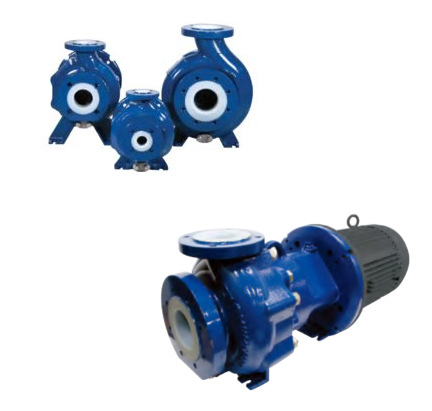

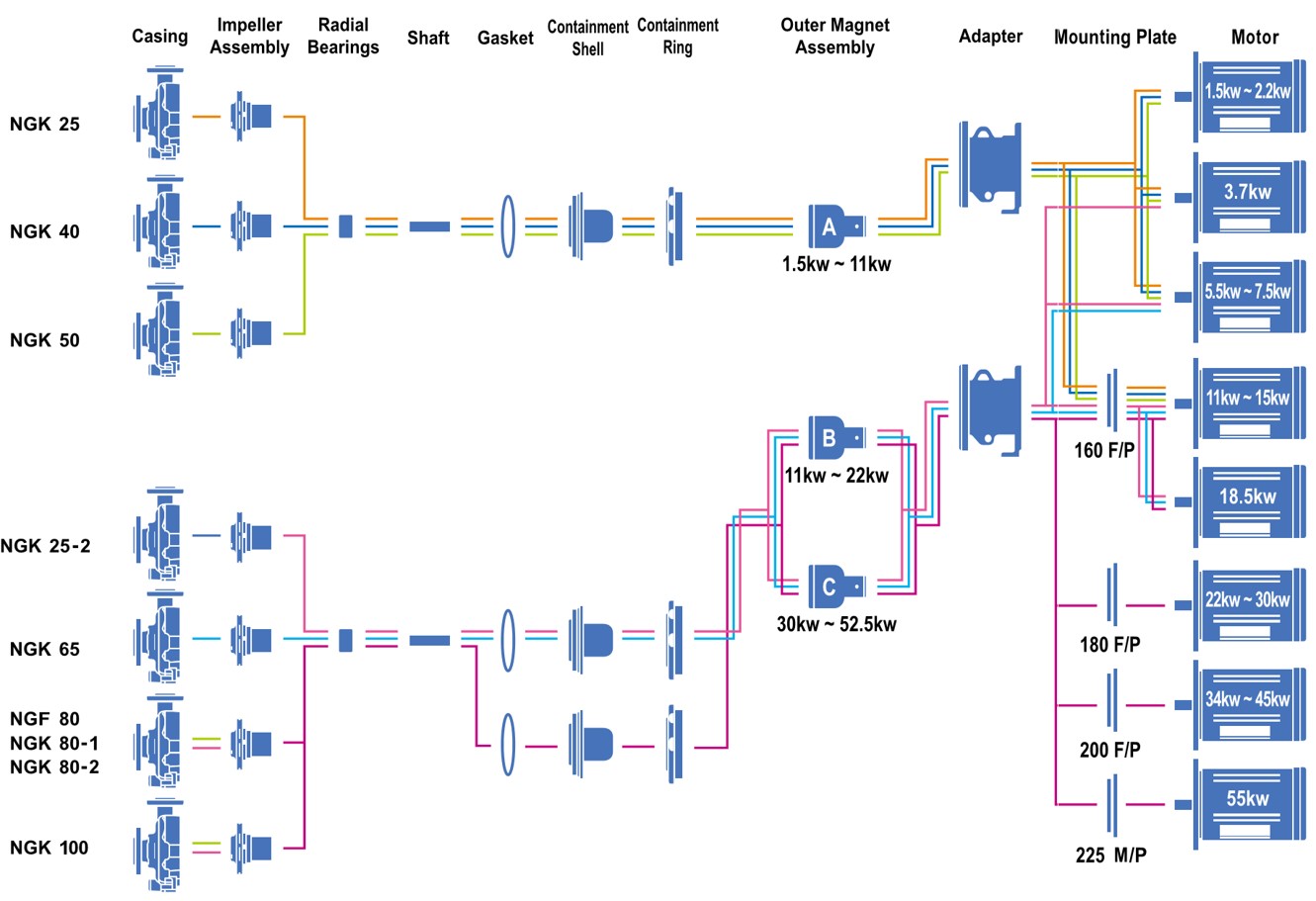

系列圖
相關產品
-
INNOMAG NGK Series（電子/鋼鐵用） – Thrust Balancing ETFE 襯里泵
-
NGS[F]250/400Series-磁力泵
-
NGS[F]16/20 Series-小型化學藥品磁力泵
-
VK/VP Series-適用于 循環、洗凈、蝕刻
-
INNOMAG NGM Series （電子/鋼鐵用）– 通用 ETFE/PFA 襯里泵
-

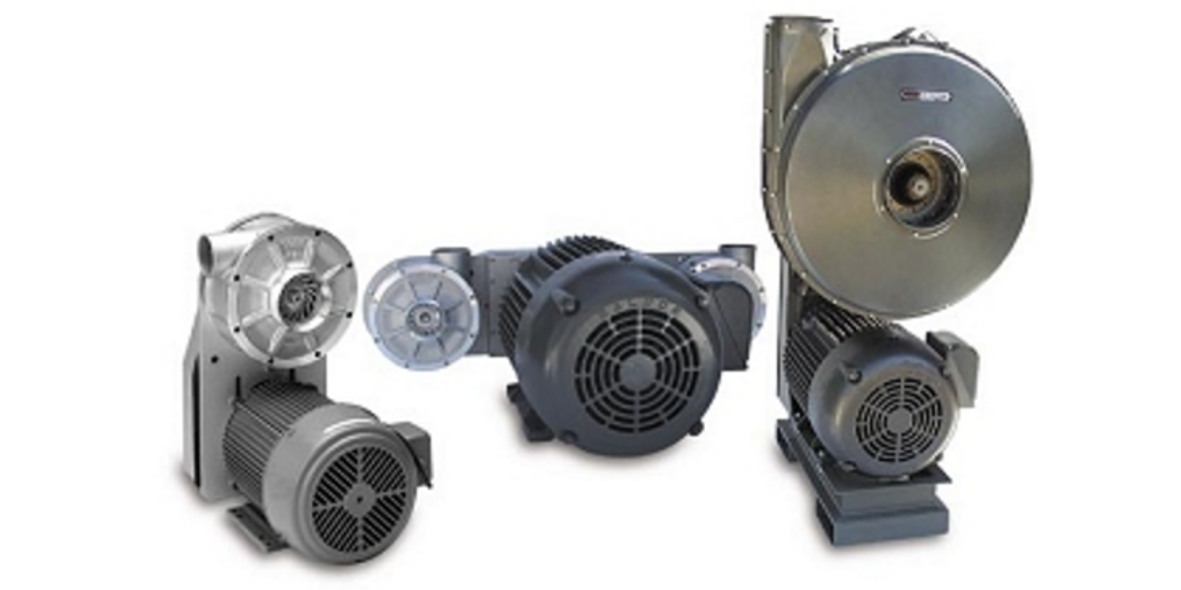

Sonic Air Blower
